	华为CE6881-48T6CQ-K交换机点击次数：发布时间：2021-08-06

概述

表3-91 CE6881-48T6CQ-K基本信息

属性	描述
描述	CE6881-48T6CQ-K交换机(48万兆电，6100GE QSFP28，不含电源风扇)
部件编码	02353PCJ
型号	CE6881-48T6CQ-K
起始支持版本	V200R020C00
其他部件编码	02353PCK（CE6881-48T6CQ-KB交换机，48万兆电，6100GE QSFP28，2*交流电源，端口侧进风）
简称	CE6881K

外观

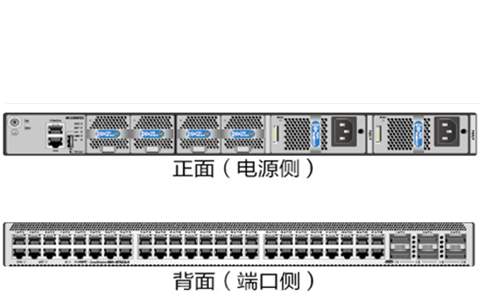

图3-83 CE6881-48T6CQ-K外观1

图3-84 CE6881-48T6CQ-K外观2

组成结构

图3-85 CE6881-48T6CQ-K组成结构

1	主接地螺钉	2	序列号
3	Console接口	4	ETH管理接口（RJ45）
5	USB接口	6	风扇槽位1
7	风扇槽位2	8	风扇槽位3
9	风扇槽位4	10	电源槽位1
11	电源槽位2	12	48个10GBASE-T以太网电接口
13	6个40GE/100GE QSFP28以太网光接口	14	端口侧的3个挂耳孔
15	中部的2个挂耳孔	16	等电位连接点双OT场景下使用的接地螺钉。
17	电源侧的4个挂耳孔	-	-

槽位分布

图3-86 CE6881-48T6CQ-K槽位分布

表3-92 CE6881-48T6CQ-K槽位分布说明

槽位类型	槽位编号	插槽方向	备注
电源槽位	-	横插	1) CloudEngine 6800系列交换机包含两个电源槽位，支持安装可插拔的电源模块。用户可以使用单电源模块或双电源模块为交换机供电，使用双电源模块供电可以为交换机提供更高的可靠性。 2) CloudEngine 6800系列交换机均支持双电源模块1+1备份：当两个电源模块都正常工作时，每个电源模块分别为交换机提供一半的功率；当其中某一个电源模块出现故障时，另外一个电源模块为交换机提供全部功率。 3) 所有电源模块均支持热插拔。
风扇槽位	-	横插	1) CloudEngine 6800系列交换机为保证系统的稳定性和散热质量，每个交换机均提供四个风扇模块槽位，通过安装可插拔的风扇模块进行强制散热。 2) 交换机在正常使用时，建议四个风扇模块同时在位。风扇模块支持热备份，单风扇模块故障后，系统支持短期内正常工作，但建议立即更换故障的风扇模块。 3) 所有风扇模块均支持热插拔。

槽位类型

槽位编号

插槽方向

备注

电源槽位

-

横插

1) CloudEngine 6800系列交换机包含两个电源槽位，支持安装可插拔的电源模块。用户可以使用单电源模块或双电源模块为交换机供电，使用双电源模块供电可以为交换机提供更高的可靠性。

2) CloudEngine 6800系列交换机均支持双电源模块1+1备份：当两个电源模块都正常工作时，每个电源模块分别为交换机提供一半的功率；当其中某一个电源模块出现故障时，另外一个电源模块为交换机提供全部功率。

3) 所有电源模块均支持热插拔。

风扇槽位

-

横插

1) CloudEngine 6800系列交换机为保证系统的稳定性和散热质量，每个交换机均提供四个风扇模块槽位，通过安装可插拔的风扇模块进行强制散热。

2) 交换机在正常使用时，建议四个风扇模块同时在位。风扇模块支持热备份，单风扇模块故障后，系统支持短期内正常工作，但建议立即更换故障的风扇模块。

3) 所有风扇模块均支持热插拔。

指示灯

图3-87 CE6881-48T6CQ-K指示灯1

图3-88 CE6881-48T6CQ-K指示灯2

1、系统运行状态灯	2、堆叠主从指示灯	3、ID指示灯	4、业务口指示灯（10GBASE-T以太网电接口）	5、业务口指示灯（40GE/100GE QSFP28以太网光接口）
6、40GE/100GE QSFP28以太网光接口的10GE/25GE模式序号灯（40G/100G Breakout 1/2/3/4）	7、管理网口指示灯	8、USB开局指示灯	-	-

表3-93 CE6881-48T6CQ-K指示灯说明

指示灯丝印	指示灯名称	指示灯颜色	指示灯状态	状态描述
SYS	系统运行状态灯	绿色	常灭	系统未运行。
		绿色	快闪	系统正在启动过程中。
		绿色	慢闪	系统正常运行中。
		红色	常亮	设备启动异常。电源异常告警。风扇异常告警。
MST	堆叠主从指示灯	绿色	常灭	本设备不是堆叠主设备。
MST	堆叠主从指示灯	绿色	常亮	设备为堆叠主设备或未进行堆叠的设备。
ID	ID指示灯	蓝色	常灭	ID灯未启用，默认状态。
ID	ID指示灯	蓝色	常亮	用于现场定位，运维人员远程控制ID灯开启和关闭。
-	业务口指示灯（10GBASE-T以太网电接口）	绿色	常灭	接口无连接或被关闭。
		绿色	常亮	接口有连接。
		黄色	常灭	接口无数据收发。
		黄色	闪烁	接口在进行数据收发。
-	业务口指示灯（40GE/100GE QSFP28以太网光接口）	绿色	常灭	接口无连接或被关闭。
		绿色	常亮	接口有连接。
		绿色	闪烁	接口在进行数据收发。
-	40GE/100GE QSFP28以太网光接口的10GE/25GE模式序号灯（40G/100G Breakout 1/2/3/4）	绿色	常灭	40GE/100GE接口工作在40GE或100GE模式，未拆分为4个10GE或4个25GE接口使用。
-		绿色	常亮	至少一个接口工作在10GE或25GE模式，拆分为4个10GE或4个25GE接口使用。
L/A	管理网口指示灯	绿色	常灭	链路未连通。
		绿色	常亮	链路已连通。
		绿色	闪烁	接口在进行数据收发。
USB	USB开局指示灯	绿色	常灭	未启用U盘开局，默认状态。
		绿色	常亮	U盘开局完成。
		绿色	闪烁	U盘数据读取中。
		红色	常亮	U盘开局失败。

接口

表3-94 CE6881-48T6CQ-K接口说明

接口名称	连接器类型	描述	可使用的部件
10GBASE-T以太网电接口	RJ45	10GBASE-T以太网接口主要用于百兆/千兆/万兆以太网电接口业务的发送和接收，支持自适应到百兆/千兆，必须配套使用Category 6A屏蔽网线或更高标准网线。符合标准：IEEE802.3an、IEEE802.3az 电接口属性：直通网线和交叉网线均可使用工作模式：100Mbit/s、1000Mbit/s、10Gbit/s 自适应，全双工模式最长有效距离：100m	直通网线和交叉网线均可使用
40GE/100GE QSFP28封装光接口	LC/MPO	40GE/100GE QSFP28以太网光接口主要用于40GE/100GE以太网光接口业务的发送和接收。 40GE/100GE QSFP28以太网光接口不支持接口拆分功能。符合标准：IEEE802.3ba 光接口属性：由所选的模块或线缆决定工作模式：全双工模式	40GE QSFP+封装光模块 100GE QSFP28封装光模块 QSFP+ - QSFP+ AOC光线缆 QSFP+ - QSFP+高速电缆 QSFP28 - QSFP28 AOC光线缆 QSFP28 - QSFP28高速电缆
Console接口	RJ45	Console接口用于连接控制台，实现现场配置功能。符合标准：RS232 工作模式：双工UART（Universal Asynchronous Receiver/Transmitter）波特率：9600bit/s～115200bit/s，缺省9600bit/s	Console调测电缆
ETH管理接口	RJ45	ETH管理接口用于和配置终端或网管工作站的网口连接，搭建现场或远程配置环境，需配套使用5类（Category 5）或更高标准的网线。符合标准：IEEE802.3ab 工作模式：10/100/1000Mbit/s自适应，全双工模式最长有效距离：100m	需配套使用5类（Category 5）或更高标准网线
USB接口	USB	USB接口配合U盘使用，可用于日志备份、系统软件的备份和上传，并支持U盘开局功能。	支持USB 2.0标准的U盘

散热系统

根据使用不同风道的电源模块和风扇模块，CloudEngine 6800系列交换机的散热风道可分为前后风道或后前风道。

前后风道：散热风道为前后风道的电源模块和风扇模块上有标识。交换机的气流走向为电源侧进风，端口侧出风，如图1 前后风道（端口侧出风）散热方式气流走向图所示（以CE6863设备举例说明）。
后前风道：散热风道为后前风道的电源模块和风扇模块上有标识。交换机的气流走向为端口侧进风，电源侧出风，如图2 后前风道（端口侧进风）散热方式气流走向图所示（以CE6863设备举例说明）。

图3-89 前后风道（端口侧出风）散热方式气流走向图

图3-90 后前风道（端口侧进风）散热方式气流走向图

技术指标

表3-95 CE6881-48T6CQ-K技术指标

项目	描述
尺寸（宽 x 深 x 高，含包材） [mm]	650mm x 550mm x 175mm
尺寸（宽 x 深 x 高，不含包材） [mm]	基本尺寸（深度不包含前后面板突出的结构件的距离）：442.0mm × 420.0mm × 43.6mm 最大尺寸（深度为前面板突出的端口到后面板模块把手的最大距离）：442.0mm × 446.1mm × 43.6mm
重量（空配，不含包材） [kg]	6.6kg（不含光模块，不带电源和风机盒）
重量（满配，不含包材） [kg]	8.9kg（带AC电源和风机盒，不含光模块，如果支持多型号模块则取重量最大值）
重量（空配，含包材） [kg]	10.4kg
重量（满配，含包材） [kg]	12.3kg
安装方式	机柜安装
处理器规格	4核，1.4GHz
内存	DRAM：4GB
NOR Flash规格	64MB
NAND Flash规格	4GB
USB接口	支持
供电制式	交流直流高压直流
Console接口类型	RJ45
下行业务端口	48*10GE RJ45（仅支持全双工，不支持半双工）
业务上行口	6*100GE QSFP28（备注：1、每个100G QSFP28端口支持向下兼容40GE；2、不支持拆分为4x25GE和4x10GE；3、不支持铜缆AN，100GE和40GE铜缆只支持堆叠口和M-LAG Peer-Link口）
支持业务口堆叠的接口	10G电接口和100G光接口
实时时钟（RTC）	支持
典型功耗 [W]	347W（50% 负载，48端口3m网线+6端口QSFP28高速电缆，常温，双电源） 362W（50% 负载，48端口3m网线+6端口短距光模块，常温，双电源）
典型散热值 [BTU/hour]	1184BTU/hr（50% 负载，48端口3m网线+6端口QSFP28高速电缆，常温，双电源） 1235BTU/hr（50% 负载，48端口3m网线+6端口短距光模块，常温，双电源）
静态功耗 [W]	235W
静态散热值 [BTU/hour]	801BTU/hour
最大功耗 [W]	452W
最大散热值 [BTU/hour]	1542BTU/hour
电源模块数量	2
电源冗余	1+1备份
额定输入电压 [V]	600W交流&240V直流电源模块（PAC600S12）：交流：100V AC～240V AC，50/60Hz；直流：240V DC 1000W直流电源模块（PDC1000S12）：-48V DC～-60V DC 1200W高压直流电源模块（PHD1K2S12-DB）：240V DC~380V DC
输入电压范围 [V]	600W交流&240V直流电源模块（PAC600S12）：交流：90V AC~290V AC，45Hz-65Hz；直流：190V DC~290V DC 1000W直流电源模块（PDC1000S12）：-38.4V DC～-72V DC 1200W高压直流电源模块（PHD1K2S12-DB）：190V DC~400V DC
最大输入电流 [A]	600W交流&240V直流电源模块（PAC600S12系列）：8A（100V AC~240V DC）；4A（240V DC） 1000W直流电源模块（PDC1000S12系列）：30A（-48V DC~-60V DC） 1200W高压直流电源模块（PHD1K2S12系列）：8A
额定输出功率 [W]	600W交流&240V直流电源模块（PAC600S12系列）: 600W 1000W直流电源模块（PDC1000S12系列）：1000W 1200W高压直流电源模块（PHD1K2S12-DB）：1200W
产品认证	遵循安规标准遵循EMC标准遵循环境和环保标准
电源口防雷 [kV]	AC：共模6KV，差模6KV DC：共模4KV，差模2KV HVDC：共模4KV，差模2KV
风扇类型	可插拔风扇
风扇数量	4
风扇冗余	支持3+1备份，风扇模块支持热备份，单风扇模块故障后，系统支持短期内正常工作，但建议立即更换故障的风扇模块
散热方式	风冷散热
气流走向	前后或后前风道，根据所选风扇模块和电源模块决定。
可用度	0.9999953209
MTBF [year]	48.16 years
MTTR [hour]	1.78 hours
常温27℃噪声（声压） [dB(A)]	前后风道：平均49dB(A)（max：52dB(A)）后前风道：平均50dB(A)（max：52dB(A)）
高温40℃噪声（声压） [dB(A)]	前后风道：平均69dB(A)（max：74dB(A)）后前风道：平均67dB(A)（max：73dB(A)）
长期工作海拔高度 [m]	≤5000m
长期工作环境相对湿度 [RH]	5%RH～95%RH，非凝露
长期工作环境温度 [°C]	0°C～40°C（0m～1800m）
存储海拔高度 [m]	＜5000m
存储相对湿度 [RH]	5%RH～95%RH，非凝露
存储温度 [°C]	-40°C～+70°C
